車用顯示屏和觸控定制方案

駕駛者們都希望車用的顯示屏能被直覺操作、反饋快速、顯示內容清晰豐富，且與行動裝置相互鏈結。然而，要同時符合這些要求，又要符合嚴格的車用環境要求，這需要融合各方面的技術，在這個制造的過程中，鑫洪泰科技的顯示屏的設計師和技術工程師們需要將顯示屏的工作溫度，抗震能力，防水能力，是否需要定制觸控功能等等因素進行綜合考慮，為不同應用場景的車提供不同的解決方案。。

顯示屏在汽車以及四輪電動車的應用

汽車以及四輪電動車顯示屏參數要求：特點要求耐高低溫（-20~70），高亮度，，LCD長壽命（50000-80000小時）

1、耐高低溫。

由于車輛可能在不同季節、不同緯度上面行駛，車載顯示屏需要在一個很寬的溫度范圍內都能保證正常使用。因此耐溫性能是一個基本品質，目前行業要求是顯示屏整體達到-40~85℃

2、寬視角。

駕駛員和乘客（包括后座乘客）都應該可以看到中控顯示器屏幕。

3、高動態HDR。

畫面顯示質量需要綜合的平衡，特別是講究圖像的真實感覺和協調感。這個概念就是HDR(High Dynamic Range)，它的實際效果就是亮的地方月亮，暗的地方越暗，亮處與暗處的細節都得到很好的展現。

4、快速響應時間和刷新速率。

智能汽車特別是自動駕駛，需要實時收集道路信息，并在關鍵時候，及時對駕駛員進行提醒?？焖夙憫?yīng)與刷新可以避免信息傳遞滯后，對于警告指示器和導航功能（比如：實時地圖、交通信息更新和備用攝像頭）至關重要。

5、長使用壽命。

簡單來說車載顯示屏必須支持至少五年的設計和生產周期，由于車輛保修的原因，此期限應當可延長至10年。最終，顯示器的使用壽命應當至少與車輛的使用壽命相同。

6、高亮度。

至關重要的是駕駛員能夠在不同的環境光線條件下（從陽光燦爛到完全黑暗）輕松讀取顯示屏上的信息。

7、高分辨率。

高分辨率是指單位面積內的像素點數量更多，整體畫面更清晰。

8、高對比度。

對比值是定義最大亮度值(全白)除以最小亮度值(全黑)的比值一般來說，人眼可以接受的對比值最小約為250:1。高對比度有益于在光線較強時看清楚顯示畫面。

9、寬色域。

高分辨率顯示器可能需要從18位紅綠藍（RGB）升級到24位RGB，以實現更寬的色域。高色域是提高顯示效果非常重要指標。

10、防眩光和減少反射。

車載顯示屏向駕駛員提供關鍵車輛信息，需要不因環境光線條件（特別是白天陽光交大）而降低可視性。當然，其表面的防眩光涂層不能妨礙可視性（需要消除“閃爍”干擾）。

11、EMI

抗電磁干擾，要求有EMC性能，以抵抗電磁干擾。

應用

根據擺放位置的不同，汽車中的顯示屏的種類分為中控顯示屏、液晶儀表盤、抬頭顯示器、副駕駛及后座娛樂屏、側視屏、后視鏡屏等。

 液晶儀表盤集群

是汽車顯示屏中必備的顯示屏，能夠?qū)⑵嚨臓顟B(tài)顯示給駕駛者，其中可以提供里程、轉速、燃油、車門、安全帶情況等信息。每個汽車必備這種顯示屏，因為駕駛者必須駕駛過程中必須清楚地了解汽車的狀態，才能安全順利行駛。汽車儀表盤僅需要簡單的顯示功能。

產品推薦：

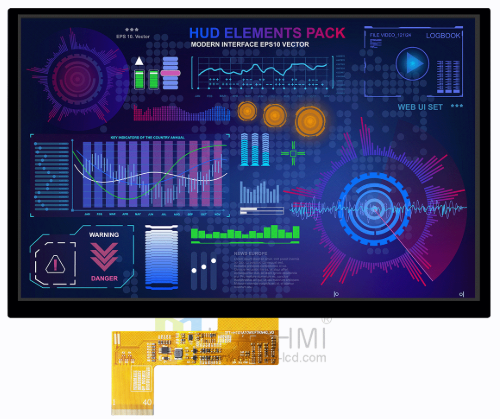

型號: TFT-H101A10WXIFTKN40

產品特點：

• 超高亮度（1000 cd m2），陽光下的清晰視界，

• 高分辨率（1280x800）

• IPS全視角技術

• 高清分辨率 (1280x800, WXGA)

• 10.1英寸優化尺寸

• 寬溫域穩定運行 (-20~70℃)

TFT-H101A10WXIFTKN40 不僅僅是一塊屏幕，它是一個集 “高清視效、全能抗擾、寬溫耐久” 于一體的專業車載顯示解決方案。其高亮IPS寬屏確保了頂級的視覺體驗，車規級的可靠性設計則保證了在各種惡劣環境下長久穩定的生命周期的，是打造下一代智能汽車座艙中控屏、副駕娛樂屏及數字儀表的理想選擇。

汽車行車記錄儀

顯示屏已經從行車記錄儀的一個“可選項”逐漸演變?yōu)椤皹?biāo)配項”，其作用遠不止回放視頻那么簡單。它極大地提升了產品的用戶體驗和功能性。

產品推薦：

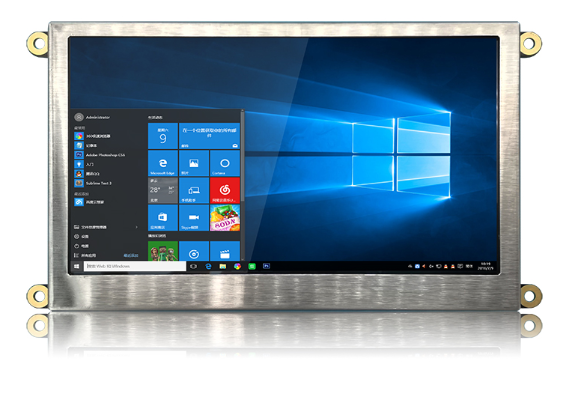

4.3 英寸 IPS 800x480 TFT LCD 顯示模塊，適用于 Raspberry Pi

型號：LCM-TFT043T6SVHDVN20Z

產品特點：

• 高清畫質，細節盡顯：800×480像素 的高分辨率，畫面清晰細膩

• IPS全視角技術，無懼觀看角度

• HI driver-free 架構（無需外置驅動IC），極大簡化了客戶的電路板設計，節省空間，降低成本。

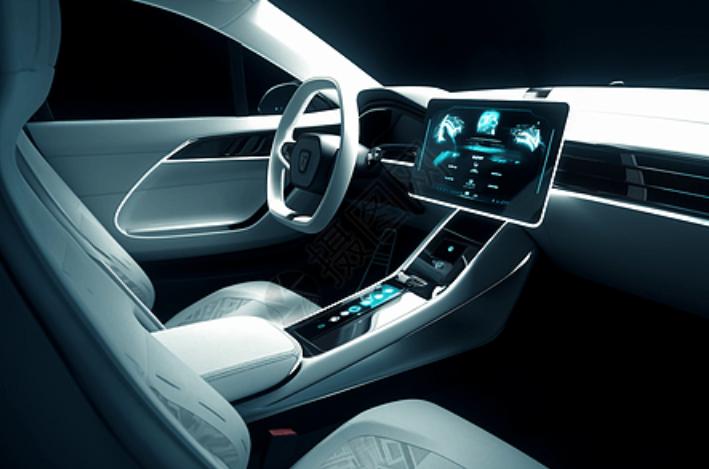

中控信息娛樂屏

中控顯示屏是滲透率最高的顯示屏，也是最基本的顯示屏類型，它的功能是提供倒車影像及導航等駕駛輔助，控制空調、音頻等車內設備，兼具娛樂功能。多媒體娛樂、音樂、視頻、收音機、播客等。導航系統：在線地圖、實時路況、智能路線規劃。車輛設置：駕駛模式選擇、空調控制、座椅調節、氛圍燈、駕駛輔助系統設置等。互聯功能：手機投屏（Apple CarPlay 或者Android Auto）、藍牙電話、車載Wi-Fi。

產品推薦：

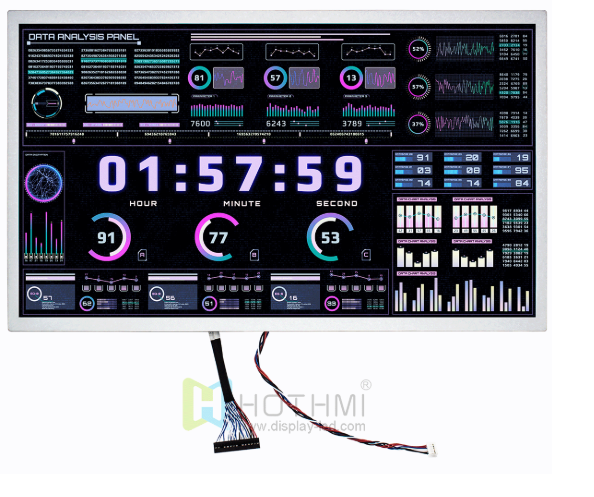

型號:TFT-H156FHDIKN30-LVDS

產品特點：

 這款15.6英寸TFT液晶顯示屏采用IPS全視角技術，分辨率為1920×1080全高清，畫面清晰細膩，適用于多角度觀看。屏幕亮度高達1000cd每m2，強光下仍保持出色可視性。工作溫度范圍寬達-30℃至85℃，適應各類車載環境。采用LVDS接口和30pin FPC連接，穩定可靠。整體厚度僅11.9mm，結構緊湊，易于集成于汽車中控系統，提供優質顯示體驗。

顯示屏在E-Bike兩輪電動車以及摩托車的應用

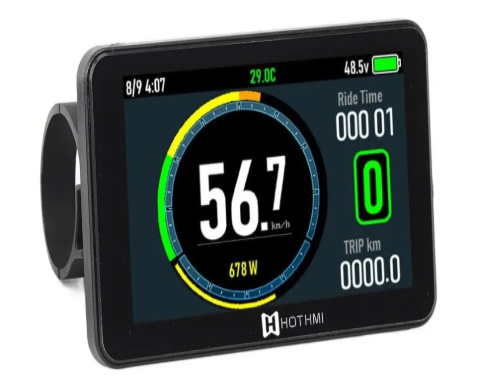

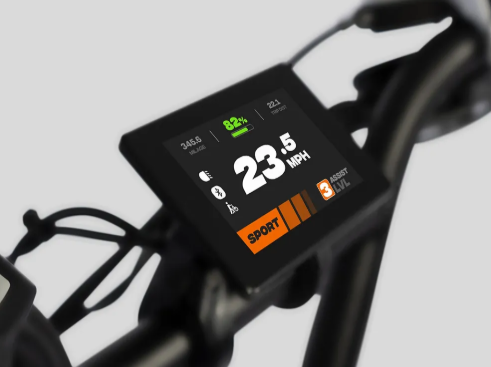

在E-Bike（智能電動自行車/電助力自行車）的應用上，用戶往往要求顯示屏帶來核心騎行數據、助力模式顯示、踏頻（Cadence）、輸出功率（瓦數）、卡路里消耗、騎行時間等騎行輔助信息，或者是導航與連接、車輛狀態與診斷等功能，以達到人車之間的互動交流。而在電動摩托車/高性能摩托車的應用上，用戶則會更注重高可視性、集成度和安全性。不同類型的騎行需求，決定了顯示屏的性能等級。如下總結了E-Bike和電動摩托車在選擇顯示屏?xí)r需要關注的參數點。

顯示屏參數要求

來自客戶的提問以及回答：

問題1:顯示器需要配置在車內的出風口的話，要應對來自空調產生的水珠？請問要如何解決這個問題呢？

回答：顯示屏自身是防水的，要防止水珠對顯示屏工作的影響，應該考慮的是排線處的防水功能，要求客戶在將顯示屏與控制面板連接時，在排線以及其他接觸界面處做好防水措施，例如硅膠涂抹防水法等等。

問題2：車用顯示屏的靜電如何消除？

回答：鑫洪泰每一款產品出廠時都會做靜電測試，最大限度地避免顯示屏“帶電”出倉！

問題3：車載顯示屏的觸摸板做框貼好還是全貼合好？

回答：車載顯示屏做全貼合更好。觸摸式的顯示屏大多數都是建議做全貼合的，全貼合的顯示屏穩定性好，返工率低。很多同行的貼合工序是外包給其他公司做，鑫洪泰有自己的貼合工藝小組，能獨立地，全方位地完成整個生產過程的。

問題4：你們出貨時會做什么測試？

回答：每一款從鑫洪泰出廠的顯示屏都會做靜電測試（ESD)、群脈沖EFT測試、震動測試、高低溫沖擊測試、產品老化測試、拉力測試。詳細了解請點擊鏈接：顯示屏出廠前應該做哪些檢測項目？

問題5：車載顯示屏的適用溫度？

回答：由于車要應對戶外極端天氣，鑫洪泰是一家專注于工業級顯示屏的制造商，我們的顯示屏溫度按照客戶定制需要，可以定制寬溫的類型，最大溫度范圍可達-40攝氏度至80攝氏度。車內的適用溫度一般在-10度（冬天）至70攝氏度（夏天），所以鑫洪泰的顯示屏，是完全能適配到各種車的。
